Назначение и область применения
Масляный силовой трансформатор ТМН 2000 — трёхфазный двухобмоточный понижающий агрегат мощностью 2000 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.
Оборудование предназначено для работы в распределительных сетях энергосистем, на крупных промышленных объектах, в городских и сельских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.
Ключевые особенности ТМН 2000:
- регулирование напряжения под нагрузкой (РПН) — позволяет изменять коэффициент трансформации без отключения трансформатора от сети;
- плоскошихтованная магнитная система из холоднокатаной стали;
- обмотки из медного или алюминиевого провода;
- расширительный бак для компенсации объёма масла;
- радиаторная система охлаждения для эффективного отвода тепла;
- наличие монтажных роликов для удобства перемещения.
Расшифровка маркировки трансформатора ТМН 2000
Маркировка ТМН‑2000‑10‑0,4‑Υ/Υн‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — маслонаполненный с естественным охлаждением;
- Н — регулирование напряжения под нагрузкой (РПН);
- 2000 — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
- 0,4 — номинальное напряжение обмотки НН, кВ;
- Υ/Υн‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υн‑11, Υ/Zн‑11);
- У1 — климатическое исполнение для умеренного климата (категория размещения 1).
«Трансформаторы с РПН обеспечивают стабилизацию напряжения в сетях с изменяющейся нагрузкой без необходимости отключения оборудования. Это особенно важно для энергосистем с высокими требованиями к качеству электроэнергии.»
Технические характеристики трансформатора ТМН 2000
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 2000 | — |
| Напряжение ВН, кВ | 6 или 10 | по заказу |
| Напряжение НН, кВ | 0,4 | — |
| Схема соединения | Υ/Υн‑0, Δ/Υн‑11, Υ/Zн‑11 | по заказу |
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C |
| Диапазон регулирования РПН | ±8×1,5 % или ±9×1,5 % | по заказу |

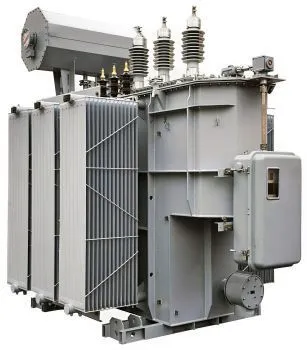

Конструкция трансформатора ТМН 2000
Основные узлы масляного трансформатора ТМН 2000 с РПН:
- Бак — сварная конструкция из листовой стали, заполненная трансформаторным маслом, с установленными радиаторами для улучшения теплоотвода;
- Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали, собранный по технологии Step-Lap;
- Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
- Устройство РПН — переключающее устройство, позволяющее регулировать напряжение под нагрузкой без отключения трансформатора;
- Расширительный бак — компенсирует изменение объёма масла при нагреве, снабжён маслоуказателем и воздухоосушителем;
- Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
- Устройства защиты — предохранительный клапан, термосигнализатор, пробка для слива масла;
- Монтажные ролики — обеспечивают продольное и поперечное перемещение оборудования.
Условия эксплуатации трансформатора ТМН 2000
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.
Регулирование напряжения (РПН)
Трансформаторы ТМН 2000 оснащены устройством РПН (регулирование напряжения под нагрузкой). Это позволяет изменять коэффициент трансформации без отключения трансформатора от сети.
Устройство РПН обеспечивает плавное или ступенчатое изменение напряжения в рабочем режиме. Диапазон регулирования составляет ±8×1,5 % или ±9×1,5 % от номинального напряжения. Это особенно важно для сетей с высокими требованиями к качеству электроэнергии и для питания оборудования, чувствительного к отклонениям напряжения.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677‑85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ Р 52719‑2007 | Трансформаторы силовые. Общие технические условия | для оборудования после 2008 г. |
| ГОСТ 11920‑85 | Трансформаторы силовые масляные | дополнительный стандарт |
| ГОСТ 15150‑69 | Климатическое исполнение | категории размещения |
| ГОСТ 1516.1‑76 | Электрооборудование переменного тока | испытания изоляции |
| ПУЭ | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Каждый трансформатор ТМН 2000 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания. Устройство РПН проходит дополнительные испытания на коммутационную способность.»
Потери и ток холостого хода
| Параметр | Значение | Примечание |
|---|---|---|
| Потери холостого хода, Вт | 2500–2800 | в зависимости от исполнения |
| Потери короткого замыкания, Вт | 20000–21500 | в зависимости от схемы |
| Ток холостого хода, % | 0,8–1,0 | — |
| Напряжение короткого замыкания, % | 5,5–6,0 | — |
Габаритные и установочные размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина × Ширина × Высота, мм | уточняются по паспорту | — |
| Полная масса, кг | уточняется по паспорту | в зависимости от исполнения |
| Масса масла, кг | уточняется по паспорту | — |
| Установочные размеры, мм | уточняются по паспорту | — |
Установочные размеры уточняются в паспорте на конкретное изделие. Завод изготавливает трансформаторы с РПН в радиаторных и гофрированных баках. По желанию заказчика возможна комплектация с дополнительными защитными устройствами и нестандартными схемами соединения.
Преимущества трансформаторов с РПН
- регулирование напряжения без отключения трансформатора от сети;
- стабилизация напряжения в широком диапазоне нагрузок;
- повышение качества электроэнергии для ответственных потребителей;
- возможность работы в сетях с высокими требованиями к стабильности параметров;
- наличие расширительного бака для компенсации объёма масла.
Частые вопросы о трансформаторах ТМН 2000
Обратите внимание: завод изготавливает трансформаторы с РПН в радиаторных и гофрированных баках. По желанию заказчика возможна комплектация с дополнительными защитными устройствами и нестандартными схемами соединения. Возможно производство моделей на напряжения ВН 6, 10, 20, 35 кВ.
